MAGGI 21 Technology с электронным управлением

Изображение Описание
MAGGI 21 Technology с электронным управлением

Исследуя рынок и стремясь к инновациям,
компания Maggi Technology пришла к созданию станка 21 Technology.
Станок имеет запатентованную полностью электрическую систему
настроек сверления, которые осуществляются с панели управления.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Эргономичная панель управления с электрическими настройками и выведением данных на сенсорный дисплей. Есть возможность сохранять готовые программы.

OS Windows.

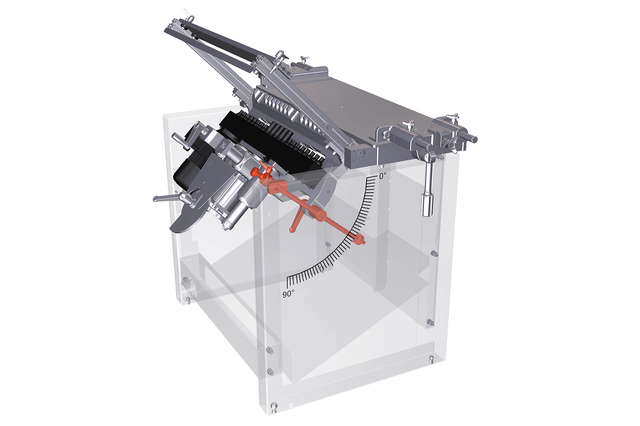

Настройка поворотной многошпиндельной головки осуществляется с панели управления от 0 до 90 градусов. Межосевое расстояние 32 мм. Быстросменные цанги.

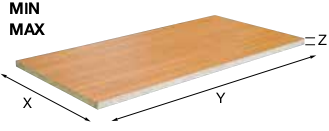

Максимальные габариты заготовки:
Х 960 мм
Y 3000 мм
Z 50 мм
Электродвигатель мощностью 1,5 кВт, 2800 об/мин

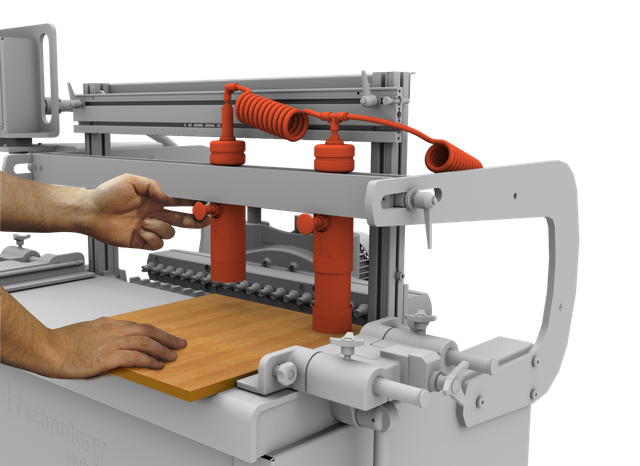

Электрические прижимы имеют резиновые наконечники для
предотвращения повреждения устанавливаемой заготовки.

Кроме того электрические прижимы в отличие от пневматических при смене деталей настраиваются значительно быстрее, за счет того что им не нужно уходить в крайнее верхнее положение.

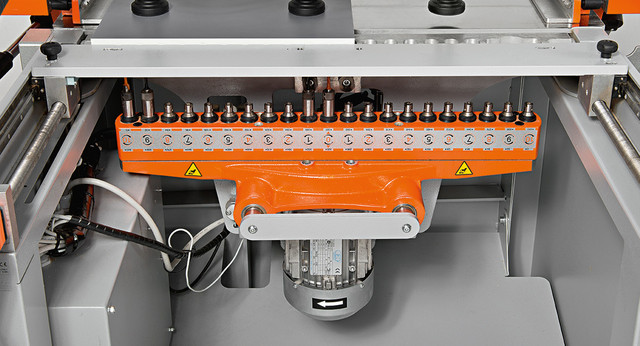

  Сверлильная голова с центральным мотором перемещается по вращающейся направляющей. Быстрое позиционирование сверлильной группы осуществляется с панели управления.

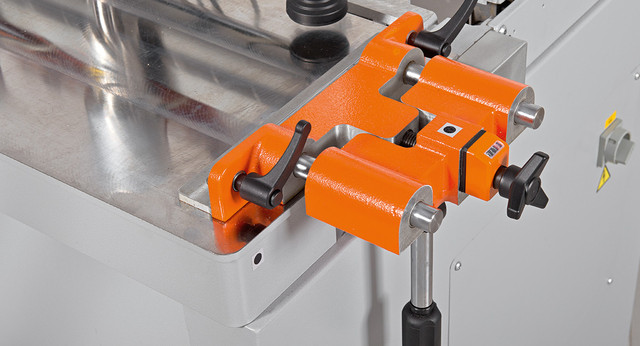

  Высокоточные боковые упоры на столе с механическим цифровым счетчиком для точной настройки.
  Задний упор для деталей до 300 мм с двумя механическими цифровыми счетчиками.
Алюминиевые линейки с 4 флажками-упорами и рабочей длиной 3000 мм. Сзади станка располагаются полки для хранения инструмента и аксессуаров.
Аспирационное отверстие согласно СЕ стандарта.

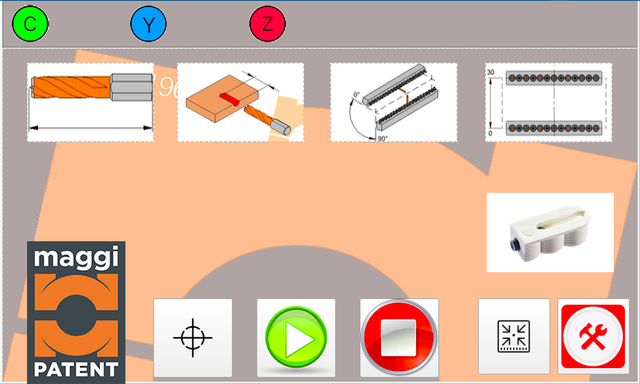

Все параметры сверления задаются с панели управления (сенсорный экран):

  Длина сверла                            Скорость подачи суппорта                 Выбор типа сверла

  Угол поворота и высота суппорта        Глубина сверления           Регулировка электроприжимов

СВЯЗЬ С ВЕДУЩИМ СПЕЦИАЛИСТОМ
MAGGI 21 Technology с электронным управлением
Технические характеристики
Параметр Значение
Количество шпинделей с шагом 32 мм, шт 21
Количество пневмоприжимов, шт 3
Максимальная глубина сверления, мм 65
Расстояние между двумя крайними шпинделями, мм 640
Максимальная длина заготовки, мм 3000
Максимальная ширина заготовки, мм 960
Максимальная высота заготовки, мм 50
Ход электрических прижимов, мм 60
Мощность эл. двигателя, кВт 1.5
Частота вращения шпинделей, об/мин 2800
Диаметр аспирационного отверстия, мм 80
Габариты станка, мм 1250х950х1215
Высота рабочего стола, мм 880
Масса станка, кг 275
